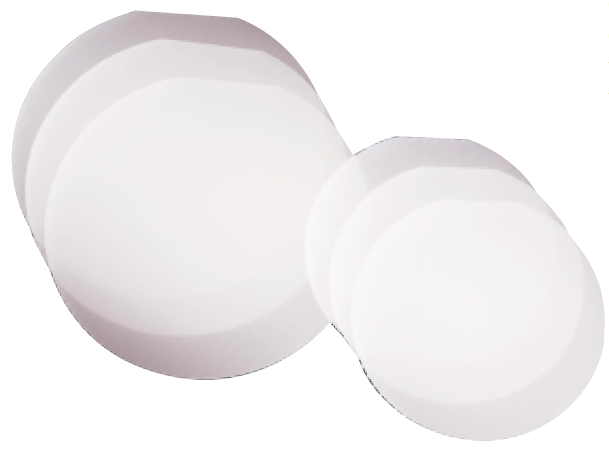

铌酸锂晶圆(LiNbO3 Wafers)
铌酸锂晶圆(LiNbO3 Wafers)
铌酸锂晶圆(LiNbO3 Wafers)
- 产品详情
- 产品参数
产品介绍:
铌酸锂(LiNbO₃或LN)是用途最广泛、开发最为完善的活性光学材料之一。其在电光、声光、非线性光学、波导和光纤陀螺仪(FOG)中有广泛的应用。我们代理的G&H公司在生长铌酸锂方面拥有丰富的经验，最早可追溯到1967年，当时便生产了第一种商用的铌酸锂材料。
我们提供两种不同成分的铌酸锂：同成分和掺杂浓度为5mol%的掺镁铌酸锂晶体。我们同样为客户提供不同尺寸和厚度的铌酸锂晶圆。晶圆直径从75到125毫米，标准厚度为0.5毫米、0.7毫米和 1.0毫米。标准晶向延-X或-Z轴生长。
铌酸锂材料特性包括：
Ÿ 宽光谱透过范围
Ÿ 高电光和非线性光学系数
Ÿ 高机电耦合系数
Ÿ 高化学和机械稳定性
铌酸锂材料的光学特性：
晶体点群 | 3m/三方 |
晶格常数 | aH = 5.151Å，cH = 13.866 Å |
熔点(℃） | 1250℃ |
居里温度 | 1142.3 ±0.7°C |
密度(g/cm3) | 4.65 |
机械硬度 | 5(Mohs） |
压电应变系数(@25℃x10-12C/N) | d15=69.2，d22=20.8，d31=-0.85，d33=6.0 |
非线性光学系数(pm/V@1.06µm) | d22=3，d31=-5，d33=-33 |
电光系数(pm/V@633nm@clamped) | γ13=9，γ22=3，γ33=31，γ51=28，γZ=19 |
热释电系数(@25℃) | -8.3 x 10-5C/°C/m2 |
比热(@25℃) | 0.15cal/g/°C |
热膨胀系数(@25℃) | αa=15×10-6/°C，αc =7.5×10-6/°C |
热导率(@25°C) | 10-2 cal/cm•sec•°C |
产品信息:
项目 | 参数值 |
尺寸 | 线性尺寸可达 100 mm |
组分均匀性 | 48.38 ±0.01 mol% Li2O |
晶向精度 | ±30 arc minutes |
表面质量 | 无涂层：10/5 scratch/dig per MIL-O-13830A, 涂层：20/10 scratch/dig |
波前畸变 | <λ/4/cm@633nm |
吸收损耗 | <0.15%/cm@1.06 µm |
通光孔径 | 80%的中心区域 |
注：如需详细规格参数资料，或有其他要求，请联系我们。
主要应用:
•电光Q、声光介质、高速光通信、传感等
